EVPN

9/4/2024
阅读时间 6 分钟

EVPN（Ethernet Virtual Private Network），它本身就属于BGP的一个拓展簇，利用BGP拓展协议来传递二层或三层的可达性信息，EVPN不像传统L2VPN VPLS那样，通过数据平面泛红学习MAC地址的，而是引入控制平面学习MAC和IP，实现了转控分离

EVPN解决传统L2VPN的典型问题，实现双活、快速收敛

VPLS VPN

协议概述

VPLS：（Virtual Private LAN Service）虚拟专用局域网业务，是mpls二层vpn技术
AC：（Attachment Circuit）接入电路，连接CE和PE的链路
VSI：（Virtual Switch Instance）虚拟交换实例，相当于mpls vpn中的三层instance
PW（Pseudo Wire）虚链路，VSI之间建立虚链路，用于承载二层数据帧的转发
VSI ID：两端的VSI值必须相同，才能建立PW，数据帧只向相同VSI值内的PW进行ARP广播泛洪
PW Signaling：PW信令协议，用于创建和维护PW，PW信令协议主要有LDP和BGP，我们这里使用LDP协议为二层实例跨设备分配内层标签

原理及配置

拓扑

需求

两台PC属于同网段，现要实现跨越骨干网互访

步骤

配置骨干网
- 配置ospf
- 部署MPLS，开启二层VPLS
  - 建立LDP本地会话
  - 建立LDP远端会话
创建二层实例
- 选择信令协议LDP
- 配置vsi id
- 手动指定远端邻居
创建子接口，终结vlan，接口绑定二层实例

配置

NE1配置：
第1步：配置骨干网
ospf 1 router-id 1.1.1.1
 area 0.0.0.0
  network 10.1.12.1 0.0.0.0
  network 10.10.1.1 0.0.0.0
#
mpls lsr-id 10.10.1.1
#
mpls
#
mpls l2vpn
#
mpls ldp
#
mpls ldp remote-peer 10.10.3.3
 remote-ip 10.10.3.3
#
interface Ethernet1/0/1
  mpls
  mpls ldp
第2步：创建实例
vsi a
 pwsignal ldp
  vsi-id 100
  peer 10.10.3.3
第3步：创建子接口
interface Ethernet1/0/0.1
 vlan-type dot1q 1000
 l2 binding vsi a
 ----------------------------------------------------------------------
AR2配置：
mpls lsr-id 10.10.2.2
mpls
#
mpls l2vpn
#
mpls ldp
#
interface GigabitEthernet0/0/0
 mpls
 mpls ldp
#
interface GigabitEthernet0/0/1
 mpls
 mpls ldp
--------------------------------------------------------------------------
NE3配置：
第1步：配置骨干网
ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 10.1.23.3 0.0.0.0
  network 10.10.3.3 0.0.0.0
#
 mpls lsr-id 10.10.3.3
#
mpls
#
mpls l2vpn
#
mpls ldp
#
mpls ldp remote-peer 10.10.1.1
 remote-ip 10.10.1.1
#
interface Ethernet1/0/1
  mpls
  mpls ldp
第2步：创建实例
vsi a
 pwsignal ldp
  vsi-id 100
  peer 10.10.1.1
第3步：创建子接口
interface Ethernet1/0/1.1
 vlan-type dot1q 500
 l2 binding vsi a
 ---------------------------------------------------------------------
1）查看内层标签信息
 [NE1]display vpls forwarding-info verbose
Total Number   : 1,        1  up,  0  down

**Vsi-Name      : a
  Vsi Index     : 2                    PwState      : UP
  Peer IP       : 10.10.3.3            VcOrSiteId   : 100
  InVcLabel     : 48125 我给VSI打的标签  OutVcLabel   : 48125
                                       邻居给我分的，转发过程中报文封装的内层标签
  BroadTunnelID : --                   OutInterface : LDP LSP
  MainPwToken   : 0x0                  SlavePwToken : 0x0
  NKey          : 0x100007C            CKey         : 0x41
2）查看外层标签信息
 [NE1]display mpls lsp
Flag after Out IF: (I) - RLFA Iterated LSP, (I*) - Normal and RLFA Iterated LSP
Flag after LDP FRR: (L) - Logic FRR LSP
-------------------------------------------------------------------------------
                 LSP Information: LDP LSP
-------------------------------------------------------------------------------
FEC                In/Out Label    In/Out IF                      Vrf Name
10.10.1.1/32       3/NULL          -/-
10.10.2.2/32       NULL/3          -/Eth1/0/1
10.10.2.2/32       48126/3         -/Eth1/0/1
10.10.3.3/32       NULL/1027       -/Eth1/0/1
10.10.3.3/32       48127/1027      -/Eth1/0/1
3）查看终端MAC地址表项
[NE1]display  mac-address
MAC address table of slot 0:
-------------------------------------------------------------------------------
MAC Address    VLAN/BD/    PEVLAN CEVLAN Port/Peerip     Type      LSP/LSR-ID
               VSI/SI/EVPN                                         MAC-Tunnel
-------------------------------------------------------------------------------
5489-98ff-088e a           -      -      Eth1/0/1        dynamic   0/128
5489-9817-6e7a a           1000   -      Eth1/0/0.1      dynamic   0/0
-------------------------------------------------------------------------------
Total matching items on slot 0 displayed = 2
4）抓包

实现过程

数据包发送：当PC1访问PC2，要获取对端主机的MAC，会发送arp广播帧，到达NE1接口1/0/0子接口，进入VSI实例，封装数据帧，加上内层标签，和外层标签，通过PW虚链路，向具有相同的vsi id值泛红流量，封装格式为S;ip 1.1 Dip 1.2 S:MAC pc6 D:MAC ff 内层标签48125 外层标签1027 外层MAC，经过公网设备AR2进行外层标签转发，剥离外层标签，到达NE3根据内层标签进入到对应的VSI接收广播帧进行泛洪，流量到达PC7，单播回复ARP请求
数据包回包：数据帧到达NE3，进入VSI，在对应的VSI实例下查找MAC地址表，根据MAC地址表转发，同时封装内层标签，外层标签，到达NE1后，根据内层标签关联到对应的VSI，查找MAC地址表，根据MAC地址表转发给PC6，PC6获取目标主机MAC地址后，进行ICMP封装，实现二层被访问

内层标签

谁分配的：LDP通过非直连的邻居分配的
作用：用于指导数据帧转发时查看哪个VSI的MAC地址表转发
为谁分配的：为VSI实例分配标签
- mpls L3 vpn是由mp-bgp为路由分配死亡标签，用于转发层面
- vpls中是通过LDP为非直连的邻居分配标签，用于转发层面

外层标签

公网中转发数据
理解：不像三层VPN由控制平面和转发平面，VPLS中获取对方MAC地址是通过转发平面自身ARP报文泛红学习的

不足

无法实现负载分担

在CE双归属场景中，如果双主会形成环路，因此需要设置主备模式，只有主转发流量，被链路不转发流量，只作为冗余备份，导致流量无法负载分担如何实现冗余的：创建E-trunk，将eth-trunk接口加入到E-trunk口下，在两台E-trunk之间选举一台主，另一台为备，只对主对应的端口转发流量，备不转发

故障收敛速度慢

EVPN

协议概述

EVPN存在三个表
- ESI成员信息表
- BUM帧流量信息表
- MAC地址转发表

术语

ES：（Ethernet Segment）代表用户站点或设备连接到PE的链路，类似于VPLS中的AC设备
EVI：（EVPN instance）代表一个EVPN实例，相当于三层VPN中的instance
ESI：ESI Lable是一个数值，EVPN Type 1路由所携带的团体属性，在多归属场景下，用于实现快速收敛和水平分割，同侧配置相同的，不同侧PE设置不同的，同一台设备接口不能冲突
DF：（Designated Forwarder）用于在CE多归属场景下之转发一份BUM流量至CE
BUM帧：（Broadcast（广播）、Unknown unicast（未知单播）、Multicast（组播））Label是由Type3路由携带，用于转发BUM流量

工作原理

控制平面

问题及解决方法

无流量触发时

BUM帧处理方式
- 解决办法：Type3为BUM帧分配内层标签，构建BUM流量转发表（类似于MPLS VPN的私网标签）后期用于转发流量，这也是形成的第一个表项
CE双归属场景，对端重复的PE流量转发给CE
- 解决办法Type4携带ESI和source IP address在PE间选举DF，只有DF路由器转发广播流量到CE，这样既能防止环路，也能实现VPLS实现不了的负载分担问题（有一点点小问题：这个东西只应用于双归属场景，单播是不起作用的，在四种类型中只有type4是无标签）
- 原理：手动在PE与CE互联的物理接口下配置ESI值
  - 同侧PE设备设置一样的ESI值进行DF的选举
  - 不同侧PE设备设置不一样的ESI，不进行DF选举，而且ESI不一样都不会接收此TYPE类型
- 选举原则：基于Type4路由中携带的source IP address，地址小的为DF
CE双归属场景，站点内流量又返回本站点
- 解决办法：Type1为ESI分发标签，当本端PE收到对端PE发来的标签，转发时进行内层标签封装，当对端PE发现该标签是我分配的，就不会将流量转发给CE1（其实就是当一个PE发送流量时会进行泛洪所有的PE都会接收到，因为Type1为ESI分发了标签，所以当流量泛洪时，会进行Type1的检查，这时发现是自己分配的就不会接收了）

有流量触发时

单薄MAC地址通告
- 解决办法：Type2为单播MAC地址通告标签（MAC-VRF）这张图片为流量为空（EVPN启动阶段生成的，因为初始所以为空）示意图，也代表着前几个标签转发过后最终形成的几张表

过程描述

Type3（构建BUM转发表）——>Type4（DF选举）——>Type1（通告ESI标签，水平分割）——>Type2（EVPN流量转发）

第一步

刚运行EVPN时，还没形成MAC地址表，没有已知MAC，不能为单播MAC分发标签，因为没有流量出发；此时PE会为BUM帧分配标签，使用type3

第二步

进行选举DF，手动配置ESI值，通过type4路由中携带ESI值和Source ip，ESI值相同的PE路由器接收type4路由后会进行DF选举，Source ip小的会成为DF，只有DF会向CE转发BUM帧，非DF不转发，防止重复流量发给CE

第三步

PE设备通过type1路由为ESI分发标签，接收到type1标签的本端PE设备，在数据转发时会将该标签封装为内层标签，当数据包到达本端的另一台PE设备时，发现这个内层标签是自己分配出去的，则不会将流量再转发给CE1

第四步

PE1会生成单播MAC地址，通过type2路由可以携带本端PE上EVPN实例的RD值、ESI值以及EVPN实例对应的死亡标签，并通告给PE2和远端PE3、PE4，远端PE3、PE4设备生成MAC地址表 PE2收到type2后，感知到自己与CE1是直连，刷新MAC地址表，并以type2路由形式继续通告该MAC PE3和PE4会收到两条MAC地址，分别是PE1和PE2发来的，转发时会通过负载分担转发流量 当CE2侧有流量触发时，过程与CE1侧出发流量完全相同 此时PE1与PE2也会收到两条MAC地址，分别是PE3和PE4发来的，用于负载分担转发流量，控制平面构建完成MAC地址后，进入转发平面 其中type2表项的形式其实也是转发平面流量触发的，只有type3、type4、type1是真正意义上的控制平面形成的表项

转发平面

去程

由于该ARP报文目的MAC是广播报文，因此通过匹配BUM帧转发表，向BUM帧转发表中的目的PE泛洪，同时封装内层标签（Type3分配的）和外层标签（LDP分配的）

转发给对端PE
- BUM帧封装两层标签，内层BUM帧标签，外层LDP
- 只有DF会继续通告该广播流量给CE（Type4选举的）
- 非DF收到广播流量，不通告给CE
转发给本端PE
- BUM帧封装三层标签，内层标签装（Type分配）的用于水平分割、防止环路，当本端CE收到Type1的标签发现是自己分配的，则不会接收；中间标签是（Type3分配）用于决定流量通过后在哪个VRF下转发广播流量；外层标签（LDP分的）用于在公网中转发（迭代查询）

回程

对端CE收到ARP请求后，单播回复ARP请求

负载分担到一台PE上，因为通过E-trunk做的跨设备链路聚合多活模式，链路可以实现负载分担
假设到达PE3后，形成MAC地址表了，开始干控制平面的活了，把路由通告给邻居之后通过单播MAC表转发，并且负载分担到其中一条MAC地址表封装内层标签（Type2分配的）和外层标签转发（LDP分配的）
对端PE1或PE2收到后，根据MAC地址表转发给CE1

配置

二层VPN

拓扑

需求

10.1.1.1能访问10.1.1.2

步骤

骨干网配置
- 配置OSPF
- 配置LDP
- 建立EVPN邻居
绑定实例
- 创建EVPN实例
- BD和EVPN绑定，配置源地址
- 物理口配置ESI
- 子接口下绑定BD（桥接）

命令

NE1配置：
ospf 1 router-id 1.1.1.1
 area 0.0.0.0
  network 10.1.12.1 0.0.0.0
  network 10.10.1.1 0.0.0.0
#
mpls lsr-id 10.10.1.1
#
mpls
#
mpls ldp
#
bgp 100
 peer 10.10.3.3 as-number 100
 peer 10.10.3.3 connect-interface LoopBack0
 l2vpn-family evpn
  undo policy vpn-target
  peer 10.10.3.3 enable
#
evpn vpn-instance 1 bd-mode
 route-distinguisher 1:1
 vpn-target 2:2 export-extcommunity
 vpn-target 2:2 import-extcommunity
#
bridge-domain 10
 evpn binding vpn-instance 1
#
evpn source-address 10.10.1.1
#
interface Ethernet1/0/1
 esi 0000.0000.0000.0000.1111
#
interface Ethernet1/0/1.1 mode l2
 encapsulation dot1q vid 10
 rewrite pop single                 /对接收的报文进行剥除VLAN Tag操作
 bridge-domain 10
 --------------------------------------------------------------------
NE2配置：
ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 10.1.12.2 0.0.0.0
  network 10.1.23.2 0.0.0.0
  network 10.10.2.2 0.0.0.0
#
mpls lsr-id 10.10.2.2
#
mpls
#
mpls ldp
#
interface Ethernet1/0/0
 mpls
 mpls ldp
#
interface Ethernet1/0/1
 mpls
 mpls ldp
--------------------------------------------------------------------
NE3配置：
ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 10.1.23.3 0.0.0.0
  network 10.10.3.3 0.0.0.0
#
mpls lsr-id 10.10.3.3
#
mpls
#
mpls ldp
#
bgp 100
 peer 10.10.1.1 as-number 100
 peer 10.10.1.1 connect-interface LoopBack0
 l2vpn-family evpn
  undo policy vpn-target
  peer 10.10.1.1 enable
#
evpn vpn-instance 1 bd-mode
 route-distinguisher 2:1
 vpn-target 2:2 export-extcommunity
 vpn-target 2:2 import-extcommunity
#
bridge-domain 10
 evpn binding vpn-instance 1
#
evpn source-address 10.10.3.3
#
interface Ethernet1/0/1
 esi 0000.0000.0000.0000.3333
#
interface Ethernet1/0/1.1 mode l2
 encapsulation dot1q vid 10
 rewrite pop single
 bridge-domain 10
=======================================================================
1.查看EVPN邻居
<ne1>display  bgp evpn  peer
2.查看Type类型路由
display  bgp evpn  all routing-table
参数：inclusive-route   type 3
     es-route          type 4
     ad-route          type 1
     mac-route         type 2
3.查看DF选举结果
 <ne1>display evpn vpn-instance name 1 df result
ESI Count: 1
ESI: 0000.0000.0000.0000.1111
 IFName Ethernet1/0/1.1:
  DF Result    : Primary

扩展实验：

这玩应只能用华为内部ensp来做实验

1.查看转发表display  evpn mac routing-table
all-evpn-instance
EVPN name: a
MACs: 4         IndirectID Entries: 4

MAC-Address           VLAN/BD          PeerIP                                  Type      Interface
36e5-8242-9966          --/10          10.10.3.3                               Dynamic   LDP LSP
70cb-752c-48a5          --/10          --                                      Dynamic   Ethernet3/0/1.2
dcdb-0552-8731          --/10          10.10.3.3                               Dynamic   LDP LSP
de82-7bed-3205          --/10          --                                      Dynamic   Ethernet3/0/1.1
------------------------------------------------------------------------------
EVPN name: 1
MACs: 2         IndirectID Entries: 2

MAC-Address           VLAN/BD          PeerIP                                  Type      Interface
faa9-7d7b-0026          --/20          --                                      Dynamic   Ethernet3/0/2.1
faa9-7d7b-0036          --/20          10.10.3.3                               Dynamic   LDP LSP
2.查看MAC地址表
[NE1]display  mac-address
MAC address table of slot 3:
----------------------------------------------------------------------------------------------------------------------
MAC Address    VLAN/BD/                        PEVLAN CEVLAN Port/Peerip                        Type      LSP/LSR-ID
               VSI/SI/EVPN                                                                                MAC-Tunnel
----------------------------------------------------------------------------------------------------------------------
faa9-7d7b-0026 BD 20                           200    -      Eth3/0/2.1                         dynamic       3/-
faa9-7d7b-0036 BD 20                           -      -      10.10.3.3                          dynamic       3/-
dcdb-0552-8731 BD 10                           -      -      10.10.3.3                          dynamic       3/-
de82-7bed-3205 BD 10                           10     -      Eth3/0/1.1                         dynamic       3/-
36e5-8242-9966 BD 10                           -      -      10.10.3.3                          dynamic       3/-
70cb-752c-48a5 BD 10                           100    -      Eth3/0/1.2                         dynamic       3/-                       dynamic       3/-

                          Dynamic   LDP LSP

解析

控制平面

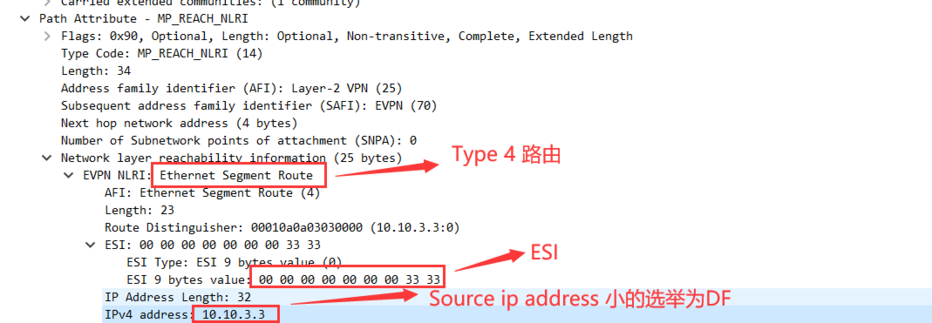

没有流量触发之前，运行EVPN以后，hi通过MP-BGP的updata报文的type3类型为BUM帧分配标签如果连接站点的物理接口配置了ESI，则会通告Type4用于DF选举和Type1路由一样，都是用于防环如果此时SW1发起访问，会通告Type2路由，为MAC地址分配标签，此时如果匹配了RT值就会接收以上三种不同类型的EVPN路由

转发平面

注：ENSP上没有MAC表项

去程：
- S1发送ARP广播报文，数据包到达NE1后封装Type3分配的内层标签，再封装LDP分配的外层标签，通过外层标签转发
- 到达NE2通过外层标签转发，出方向玻璃标签，数据包到达NE3后，根据内层标签决定在那个VRF下泛洪ARP广播流量，此时S2会接收到该ARP请求，立即恢复请求
- 去程抓包
回程
- 数据包到达NE3，根据MAC地址表转发，去往S1，出接口为10.10.1.1，封装内网标签（type2通告的），外层通过公网标签（ldp通告的）转发给NE1 NE1通过查找MAC地址表转发给S1，出接口为子接口
- 回程抓包

三层VPN

拓扑

需求

PC1与PC2属于不同网段，跨运营商实现互访

步骤

骨干网配置
- 配置OSPF
- 配置LDP
- 建立EVPN邻居
对接站点
- 创建三层实例
- 在BGP实例下对接站点，建立EBGP邻居
- 接口绑定实例

命令

NE1配置：
ospf 1 router-id 1.1.1.1
 area 0.0.0.0
  network 10.1.12.1 0.0.0.0
  network 10.10.1.1 0.0.0.0
#
mpls lsr-id 10.10.1.1
#
mpls
#
mpls ldp
#
ip vpn-instance a
 ipv4-family
  route-distinguisher 100:1
  vpn-target 2:2 export-extcommunity evpn
  vpn-target 2:2 import-extcommunity evpn
  evpn mpls routing-enable  //使能EVPN生成和发布IP前缀路由和IRB路由的功能，
  只有控制平面用EVPN，转发平面是MPLS或SR-MPLS时才需要此命令，控制平面是vpnv4时
  是自动的将实例的路由转换为vpnv4路由
#
bgp 100
 peer 10.10.3.3 as-number 100
 peer 10.10.3.3 connect-interface LoopBack0
#
 ipv4-family unicast
  undo synchronization
  peer 10.10.3.3 enable
#
 ipv4-family vpn-instance a
  advertise l2vpn evpn       //默认是给二层实例传MAC的，
  现在要用EVPN传路由了需要将本端收集到的实例路由，
  通过EVPN邻居type 5的形式发送到对端，需要告知设备
    注：*两条蓝色命令必须同时开启才会生成type 5并通告evpn路由,
    vpnv4是默认通告实例路由的*
  peer 10.1.11.2 as-number 200
#
 l2vpn-family evpn
  policy vpn-target
  peer 10.10.3.3 enable
#
interface Ethernet1/0/1
 ip binding vpn-instance a
 ip address 10.1.11.1 255.255.255.0
 ----------------------------------------------------------------
NE2配置：
ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 10.1.12.2 0.0.0.0
  network 10.1.23.2 0.0.0.0
  network 10.10.2.2 0.0.0.0
#
mpls lsr-id 10.10.2.2
#
mpls
#
mpls ldp
#
interface Ethernet1/0/0
 mpls
 mpls ldp
#
interface Ethernet1/0/1
 mpls
 mpls ldp
----------------------------------------------------------------
NE3配置：
ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 10.1.23.3 0.0.0.0
  network 10.10.3.3 0.0.0.0
#
mpls lsr-id 10.10.3.3
#
mpls
#
mpls ldp
#
ip vpn-instance a
 ipv4-family
  route-distinguisher 100:2
  vpn-target 2:2 export-extcommunity evpn
  vpn-target 2:2 import-extcommunity evpn
  evpn mpls routing-enable   //用于本端设备向EVPN对等
  体发布IP前缀路由和IRB路由
#
bgp 100
 peer 10.10.1.1 as-number 100
 peer 10.10.1.1 connect-interface LoopBack0
 #
 ipv4-family unicast
  undo synchronization
  peer 10.10.1.1 enable
 #
 ipv4-family vpn-instance a
  advertise l2vpn evpn       //配置发布IP前缀类型的路由
  peer 10.1.34.4 as-number 300
 #
 l2vpn-family evpn           //进入BGP-EVPN地址族
  policy vpn-target
  peer 10.10.1.1 enable
 #
interface Ethernet1/0/1
 ip binding vpn-instance a
 ip address 10.1.34.3 255.255.255.0
===================================================================
1.查看EVPN邻居
<ne1>display  bgp evpn  peer
2.查看Type类型路由
display  bgp evpn  all routing-table prefix-route

EVPN

VPLS VPN

协议概述

原理及配置

拓扑

需求

步骤

配置

实现过程

内层标签

外层标签

不足

无法实现负载分担

故障收敛速度慢

EVPN

协议概述

术语

工作原理

控制平面

问题及解决方法

无流量触发时

有流量触发时

过程描述

第一步

第二步

第三步

第四步

转发平面

去程

回程

配置

二层VPN

拓扑

需求

步骤

命令

解析

控制平面

转发平面

三层VPN

拓扑

需求

步骤

命令

解析

控制平面

转发平面

Posts in this Series
